Flex 6ES2

Flex 6ES2 - шестикнопочная, односкоростная система дистанционного радиоуправления идеально подходит для управления электрическими мостовыми и консольными кранами, кран-балками, консольными кранами, кантователями, манипуляторами, тельферами, лебёдками, конвейерами и другими видами погрузочно-разгрузочного оборудования, где вместо традиционных кабельных пультов управления, необходимы или предпочтительны беспроводные средства управления.

Запросить стоимость

Скачкообразный радиочастотный трансивер

При каждом запуске системы или в случае возникновения каких-либо радиопомех во время работы, система Flex EX2 автоматически выполняет поиск и синхронизацию свободного и непрерывного канала. Система также способна осуществлять двустороннюю связь между передатчиком и блоком приёма сигнала, а также обратную связь для передачи информации состояния от одного блока приёма сигнала к другому блоку (например о состоянии основного реле, выходных реле, входов от внешних источников и обнаружение неисправности приемника).

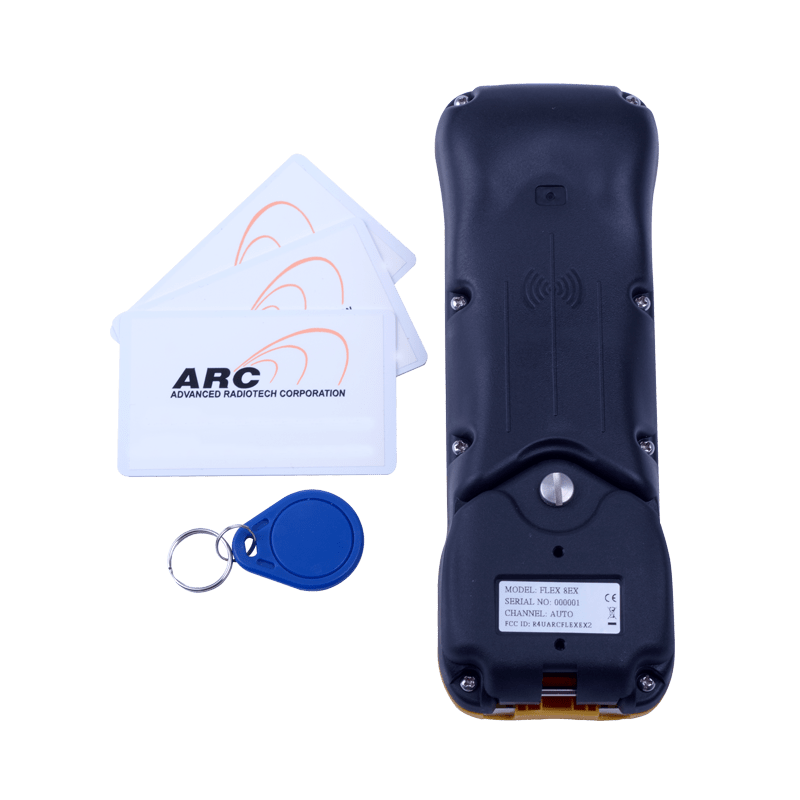

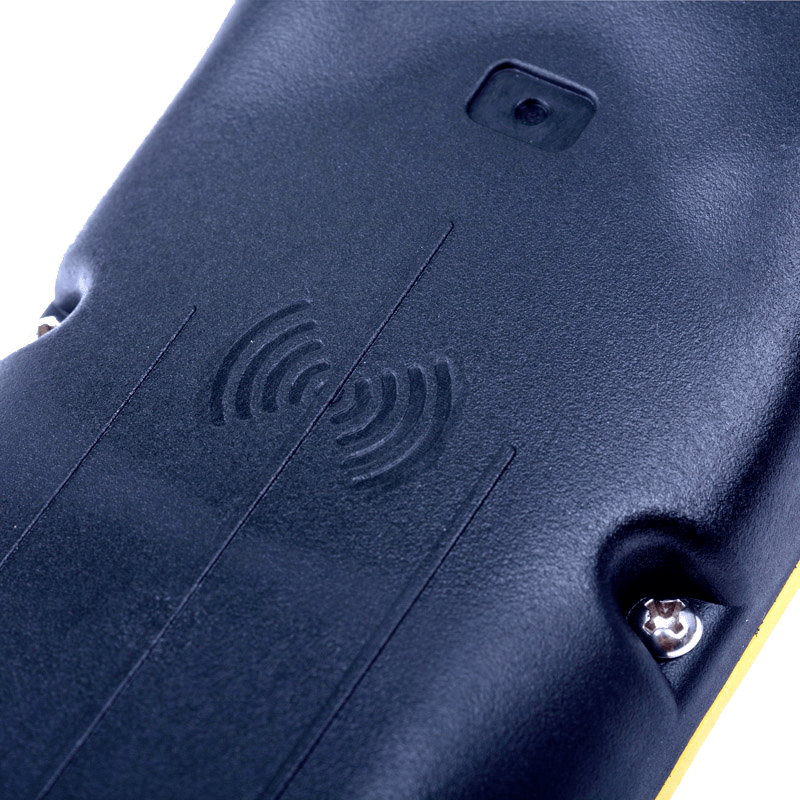

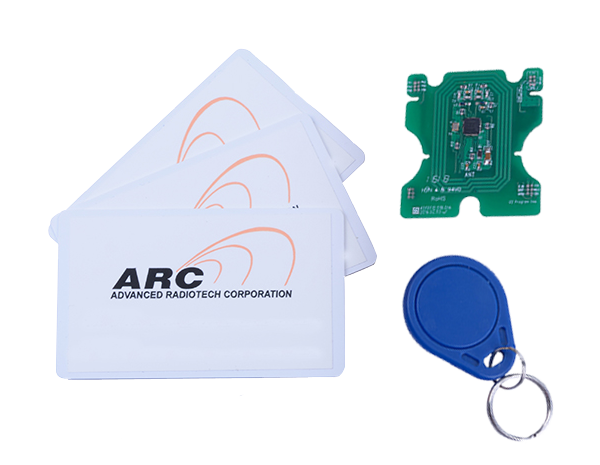

Программируемая карта доступа к передатчику ("TAC")

Программируемая карта доступа ("TAC") передатчика представляет собой дополнительный способ защиты от несанкционированного доступа персонала к эксплуатации системы. Карта "TAC" может быть индивидуально запрограммирована на блокировку/разблокировку определённой функции или функции на пульте управления, позволяя только более опытному или квалифицированному персоналу пользоваться некоторыми функциями, например: магнитом, тандемной операцией, вход в запретные зоны и т. д. В основе "TAC" используется технология RFID (Технология Радиочастотной Идентификации), поэтому любые карты доступа типа бейджиков, значков, брелоков или чипов, используемых на предприятии для идентификации своих сотрудников, могут быть специально запрограммированы для управления передатчиком.

Встроенный датчик "Zero-G"

Встроенный чувствительный датчик "Zero-G", служит для предотвращения и защиты от любого непреднамеренного управления краном или оборудованием, в случае падения или удара пульта управления. При срабатывании данного датчика, вся система отключается, за исключением функции звукового сигнала. (Программируемая функция)

Функция беспроводного дистанционного сопряжения

Системная информация может беспрепятственно передаваться по беспроводной сети между двумя передатчиками или между передатчиком и приемником без применения дополнительных устройств и приспособлений.

Инфракрасный запуск и программирование системы

Все пульты управления и блоки приема сигнала Flex EX2 стандартно оснащены инфракрасными датчиками для запуска инфракрасного параметра и беспроводного системного программирования.

Усовершенствованная система управления

На системах используются дублирующие усовершенствованные микропроцессорные элементы управления с 32-х битным циклическим контролем избыточного кода, контролем чётности и кода Хэмминга, обеспечивающие сверхбыструю, безопасную, точную, безошибочную кодировку и декодирование.

Высоконадёжные кнопки

Контакты кнопок пультов, покрыты позолотой, а так как золото является тугоплавким металлом, то это покрытие защищает контакты от их быстрого выгорания, продлевая этим срок службы устройства при его длительном использовании на долгие годы. Кнопки рассчитаны на более чем два миллиона циклов нажатия. Кнопки пультов с контактами мгновенного действия, позволяют работать даже в рабочих перчатках.

Сверхпрочные и надёжные корпуса

Корпуса пультов и блоков приёма сигнала изготовлены из промышленного нейлонового и стекловолоконного композитного материала, а не из пластика ABS. Все они отвечают требованиям класса герметичности IP66 / NEMA4, и обладают высокой устойчивостью к проникновению и воздействию таких веществ, как грязь, жидкость, жир, масло, кислота, щелочь и растворители. Внутренняя проводка блока приёма сигнала и наружный питающий кабель, соответствуют стандарту UL94-V0 (класс огнестойкости).

Лёгкие и компактные

Эргономичный дизайн, компактность и легкость и корпусов систем Flex, облегчает их монтаж и оптимизирует работу операторов.

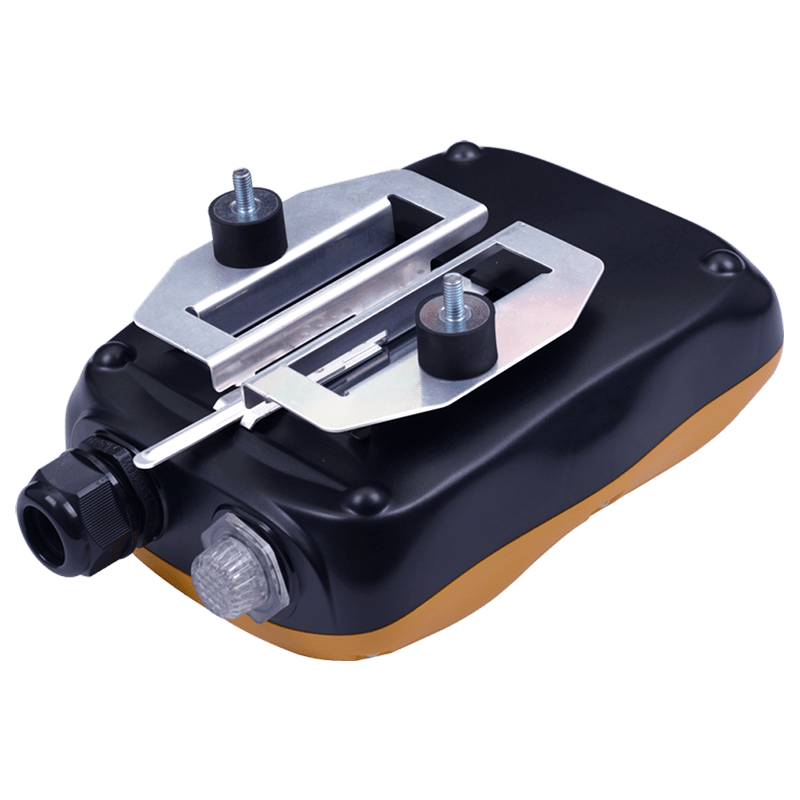

Уникальный монтажный кронштейн

Съемный монтажный металлический кронштейн, специально разработан для упрощения монтажа/демонтажа блока приёма сигнала.

Низкое энергопотребление и универсальность

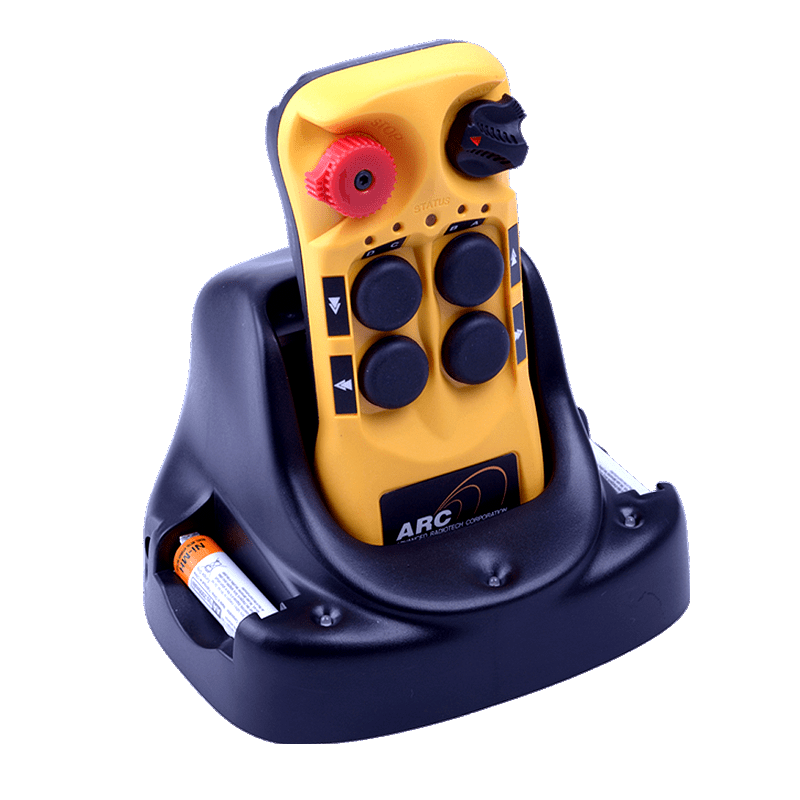

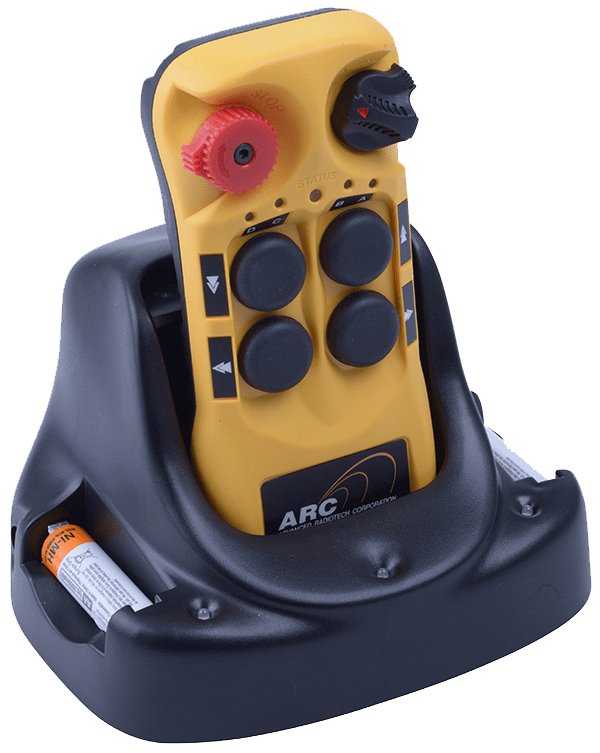

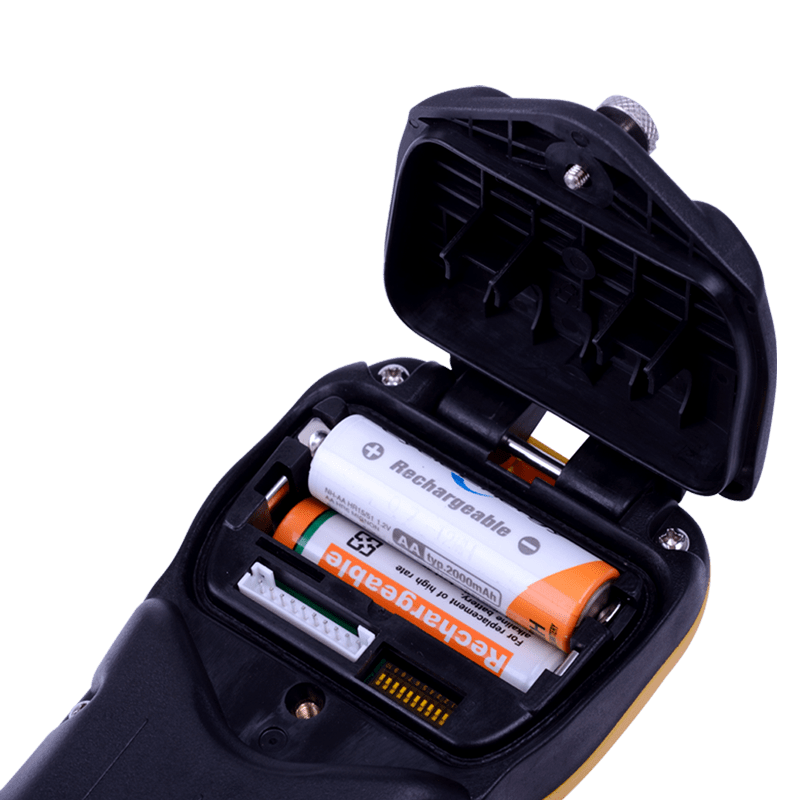

В пультах управления используются только две пальчиковые щелочные батареи типа «AA», которых хватает более чем на 150 часов бесперебойной работы. Если предпочтителен перезаряжаемый метод, то можно использовать любые серийно выпускаемые Ni-MH (Никель-металлогидридные) аккумуляторы высокой емкости со стандартной подзарядкой. Нами предлагаются два взаимозаменяемых варианта станции подзарядки собственной разработки, проводной и беспроводный.

Огромный выбор программируемых функций

Все функции и настройки легко устанавливаются с помощью кнопок пульта, микро-переключателей внутри пульта, микро-перемычек и специально разработанного компанией "ARC" программного блока. По индивидуальному запросу могут быть также добавлены любые пользовательские функции.

Полная совместимость

Всё программно-техническое обеспечение, независимо от типа моделей, полностью совместимо, что сводит к минимуму запасных частей. Пульты управления нового поколения (GEN2), также совместимы с раннее выпускаемыми блоками управления для EX(Gen1).

Предварительно смонтированный кабель

Предварительно смонтированный кабель, является стандартным исполнением для всех систем Flex EX2.

Операция Передача/Приём ("Pitch & Catch")

Эта функция позволяет двум операторам передавать/принимать управление краном или другим оборудованием находясь на удаленном расстоянии друг от друга.

Функция тандемного управления ("Tandem")

Эта функция позволяет одному оператору с помощью 3-х позиционного поворотного переключателя A / B / A + B, управлять двумя кранами как одновременно, так и каждым краном по отдельности, т.е. оба крана могут работать независимо друг от друга. Для подключения данной функции предусмотрен специальный тандемный выход.

Функция произвольного доступа

Эта функция позволяет нескольким операторам произвольно управлять несколькими кранами в порядке своей очереди.

Функция мульти-управления ("Multiple Receivers Operation")

Эта функция позволяет одному оператору управлять до десяти блоков приёма сигнала или иного оборудования.

Международные сертификаты и разрешения

Системы Flex EX2 полностью протестированы и сертифицированы в соответствии с международными правилами FCC Part-15 и европейскими стандартами безопасности, такими как EN 301 489-1 и 3, EN 300 220-1 и 2, EN 60204-32, EN 60950, EN 60529 и EN 13849 -1 категории PLD.

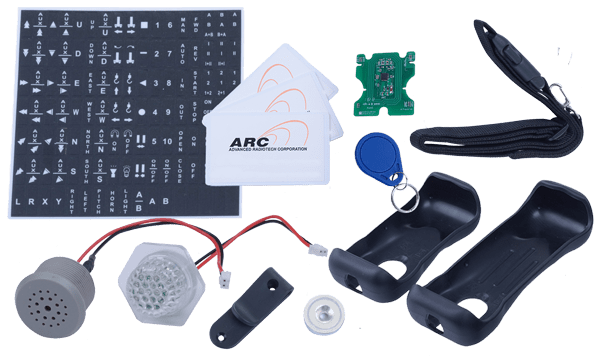

Комплектация и аксессуары

В стандартную комплектацию системы Flex EX2 входит: блок приёма сигнала, пульт дистанционного управления, зарядная станция, пластиковые шильдики (наклейки), поясной ремень для пульта, силиконовый прозрачный чехол, резиновый антивандальный чехол, монтажный, металлический кронштейном для монтажа/демонтажа блока приёма сигнала, две пальчиковые батареи типа АА, две Ni-MH (Никель-металлогидридные) аккумуляторные батареи, смонтированный выходной кабель, три предохранителя, запасной ключ-марка, две микроперемычки, руководство по монтажу блока, руководство пользователя. Как дополнительные аксессуары, по согласованию можно так же приобрести: магнитное крепление для пульта, зажим для крепления, кистевой ремешок (темляк) для пульта, миниатюрный световой индикатор, звуковой зуммер, наружную антенну, "TAC" (Программируемая карта доступа).

Спецификации

Частотный диапазон:

433~434МГц - для России (863~870МГц и 921~927МГц - для Европы)

Модуляция:

Цифровая частотная модуляция, основана на Манчестерском коде, 20-ти битного адреса, 32-х битном циклическом контроле избыточного кода, контроле чётности и кода Хэмминга

Кодер/декодер:

Управляются усовершенствованным микропроцессором

Радиус действия:

>100 метров

Регулятор частоты:

Синтезируемая фазовая автоматическая подстройка частоты, ФАПЧ

Время отклика:

40 миллисекунд (средняя величина)

Чувствительность Блока приёма сигнала:

-116dBm

Рабочее напряжение пульта управления:

3.0V постоянного тока

Параметр управляющего контакта:

250VAC (переменный ток) @ 8A
250VAC (переменный ток) @ 6A (MRX модели)

Доступное напряжение:

6ES2 модели:
24VAC (переменный ток) @ 50/60Гц
42
VAC (переменный ток) @ 50/60Гц
48
VAC (переменный ток) @ 50/60Гц
110~120VAC @ 50/60Гц
220~240VAC @ 50/60Гц
380~400VAC @ 50/60Гц
410~460VAC @ 50/60Гц
9~36VDC (постоянный ток)
24~48VAC (переменный ток) @ 50/60Гц (MRX модели)
48~240VAC (переменный ток) @ 50/60Гц (MRX модели)

Тип и класс герметизации:

IP66 / NEMA4

Температура эксплуатации:

-45°C ~ +80°C

Габариты пульта:

Flex 6ES2 модели: 175мм (Д) x 70мм (Ш) x 44мм (В)

Габариты Блока приёма сигнала:

Flex 6ES2 Flex MRX модели: 120мм (Д) x 90мм (Ш) x 55мм (В)
Flex 6ES2 модели: 196мм (Д) x 149мм (Ш) x 85мм (В)

Вес пульта управления:

Flex 6ES2 модели: 270гр. (включая батареи)

Вес Блока приёма сигнала:

Flex 6ES2 MRX модели: 900гр. (включая кабель питания)
Flex 6ES2 модели: 1.76кг. (включая кабель питания)

Типы моделей

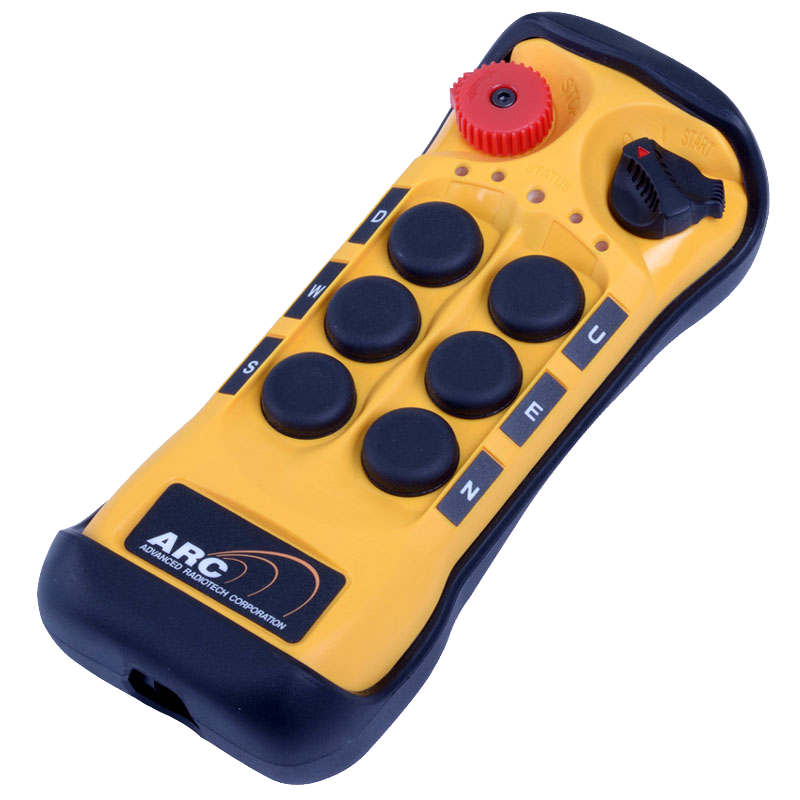

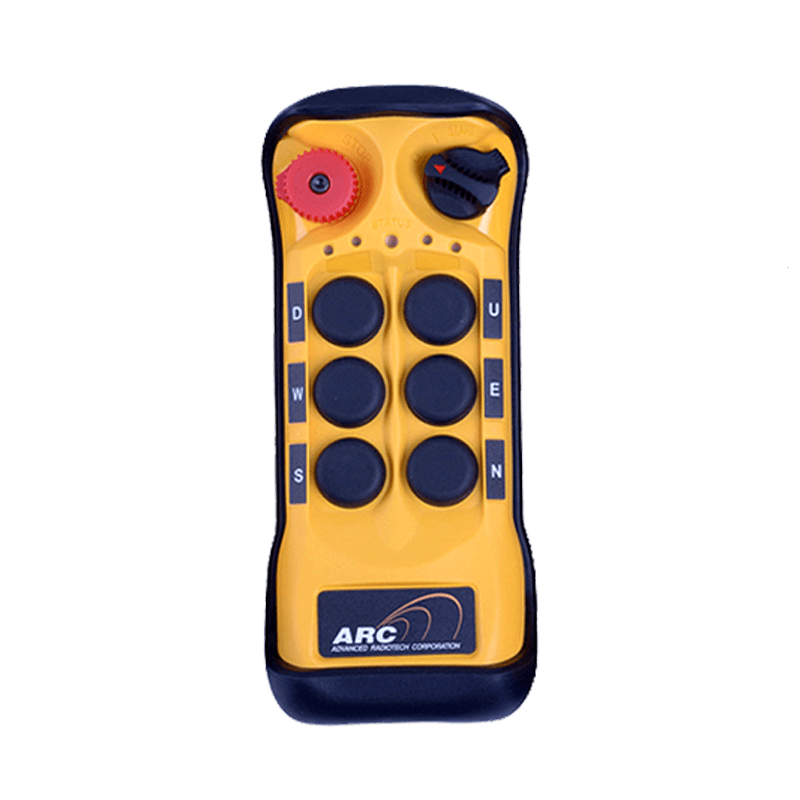

Flex 6ES2

Шестикнопочный(6) пульт дистанционного управления. Кнопки односкоростные

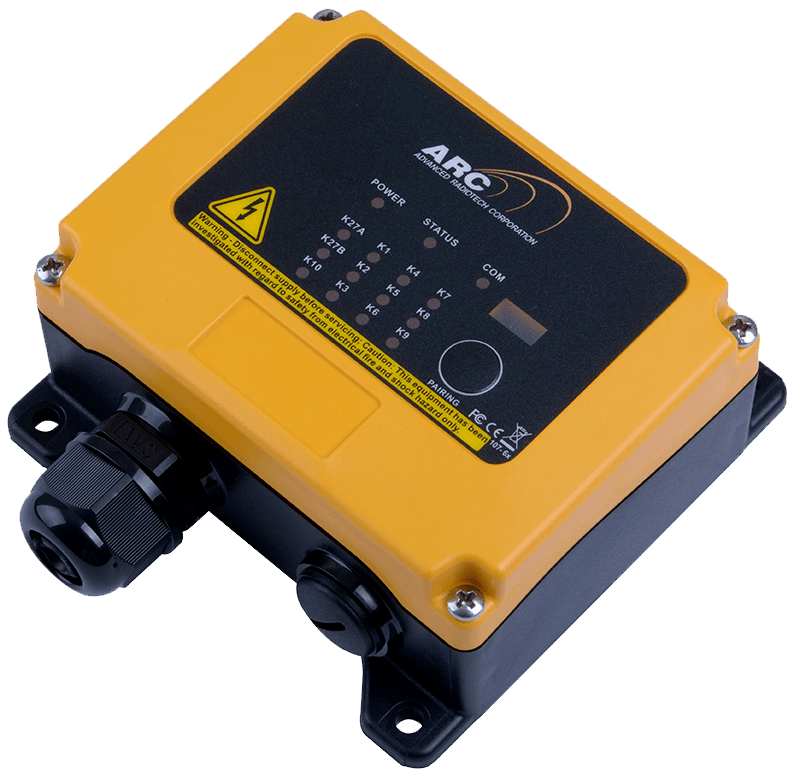

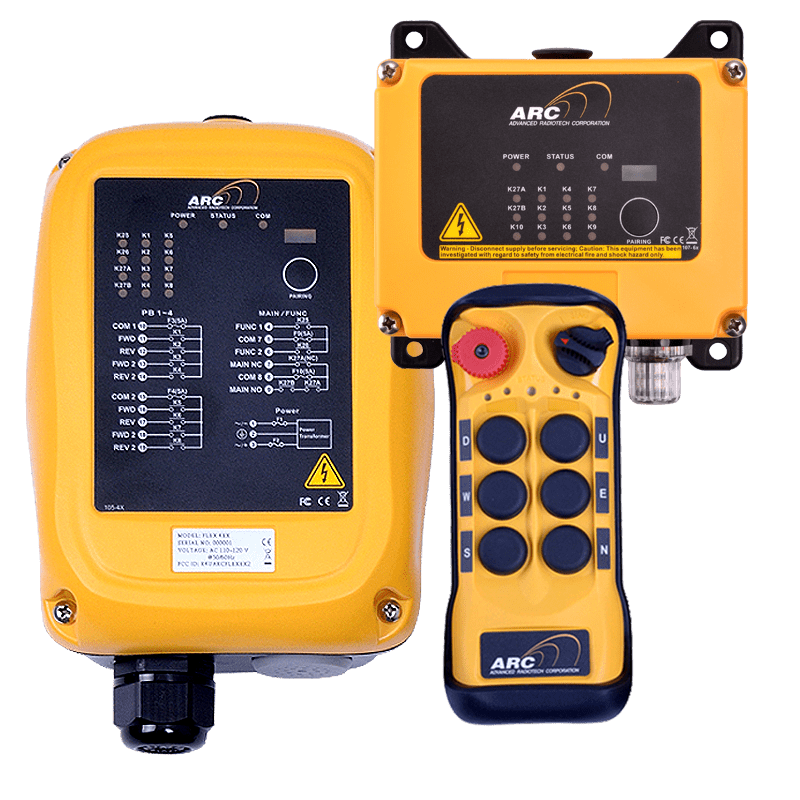

Flex 6ES2 MRX - Миниатюрный блок управления

Блок управления MRX, из-за своих миниатюрных габаритов (120 мм x 90 мм x 55 мм) идеально подходит для случаев, когда имеются ограничения по размеру для монтируемого оборудования или месту монтажа блока радиоуправления. Для Flex 4-х и 6-ти кнопочных моделей. В блоке управления 10 пусковых реле.

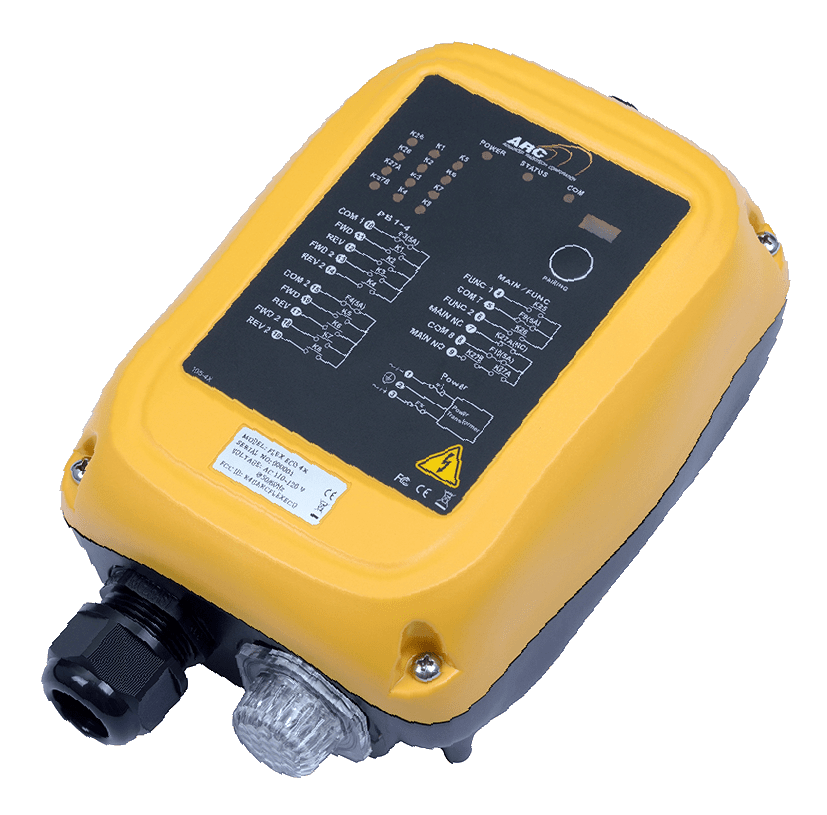

Средний блок управления

Средний блок управления, поставляется с комплектами Flex EX2 для 4-х и 6-ти кнопочных моделей. В блоке управления 10 пусковых реле.

Принципиальные схемы

FLEX 6ES2 - схема подключения
